Dầm I24.54 là cấu kiện bê tông cốt thép đúc sẵn dự ứng lực tiết diện I, được thiết kế theo tiêu chuẩn thiết kế cầu đường bộ TCVN - 11823:2017, với tải trọng thiết kế HL93. Dầm I24.54 được sản xuất tại nhà máy Phan Vũ Hạ Tầng, thuộc hệ thống Phan Vũ Group.

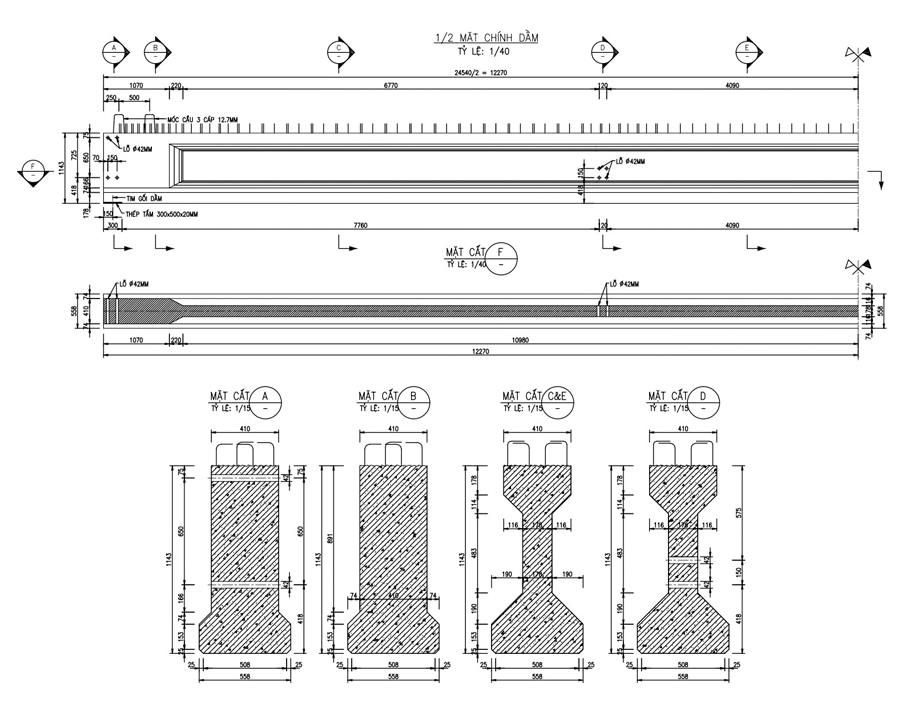

Bản vẽ thiết kế chuẩn của Dầm I24.54 do Phan Vũ sản xuất:
Chú thích bản vẽ thiết kế chuẩn của Dầm I24.54:
1. Loại dầm bê tông cốt thép dự ứng lục tiết diện I
2. Kích thước cơ bản và trọng lượng:
- Dài: 24.54m
- Cao: 1143mm
- Rộng bầu trên: 410mm
- Rộng bầu dưới: 558mm
- Trọng lượng: 21.502T
3. Thông số kỹ thuật chính:
- Tiêu chuẩn thiết kế: Tiêu chuẩn thiết kế cầu đường bộ TCVN-11823:2017
- Tải trọng thiết kế: HL93
- Cường độ chịu nén của bê tông sau 28 ngày (tính theo mẫu lăng trụ 150x300mm): F’C=42MPa
- Cường độ chịu nén của bê tông tại thời điểm cắt cáp (tính theo mẫu lăng trụ 150x300mm): F’C=37.8MPa
- Thép cường độ cao dùng loại 1 tao 7 sợi, đường kính 12.7mm
- Phù hợp với tiêu chuẩn ASTM A 416/A 416M cấp 270 (hoặc tương đương).
- Cốt thép thường phù hợp với tiêu chuẩn TCVN 1651-2018
4. Thông số kỹ thuật khi căng cáp:
- Lực căng cáp: 129.5 KN/sợi (13.2 Tấn/sợi)
- Độ vòng ngược ngay sau khi cắt cáp là: 45mm
5. Mặt trên của dầm phải tạo nhám tối thiểu 6mm
6. Kích thước bản vẽ ghi là: [mm]
7. Dầm I sử dụng loại dầm định hình, đúc sẵn tại nhà máy, tùy theo nhà cung cấp có thể có kích thước và bố trí cốt thép khác nhau nhưng phải đảm bảo tải trọng thiết kế của dầm.
